تأسيس الكهرباء أحد الخطوات المهمه خلال مرحلة التشطيب لذا أردنا توضيح تأسيس كهرباء المنزل بالصور ليكون لديك عزيزي القارئ صوره أوضح عن هذه العمليه وخطواتها ، وكل ما يهمك حولها سواء من أدوات أو اسأله ، أو ربما أخطاء شائعة يفضل اجتنابها

أدوات تاسيس كهرباء البيت

بداية عليك الاطلاع على ما يلزم من مواد للقيام بعملية تأسيس كهرباء منازل، وهي:

• المواسير بأنواعها وأقطارها المختلفة، فمنها الصلبة والمرنة والرفيعة والثخينة.
• الأسلاك التي يتم تمديدها ضمن المواسير.
• الكابلات المُستخدمة عند تأسيس كهرباء المنزل.
• علب الكهرباء بمختلف أنواعها، العادية، الدائرية، الثمانية وغيرها.



تأسيس كهرباء المنزل بالصور والخطوات :

يتلخص ما نقدمه لك من خطوات تأسيس كهرباء المنزل بالصور بالتالي:

1. بدايةً يجب تحديد أماكن آثاث المنزل لكي تستطيع تحديد أفضل أماكن للمفاتيح و فيش الكهرباء، مع الأخذ في عين الاعتبار تجهيز مفاتيح التكيف.
2. تأسيس المواسير وهي عادةً تُصنع من البلاستيك وتكون نوعان إما صلبة أو مرنة وهي التي تقوم بحماية الأسلاك الكهربائية من الرطوبة والثني وغيرها، ويجب ان تكون المواسير مستقيمة حتى يسهل سحب الكبل داخلها مستقبلاً. وتختلف طريقة تمديد المواسير حسب نوعها:

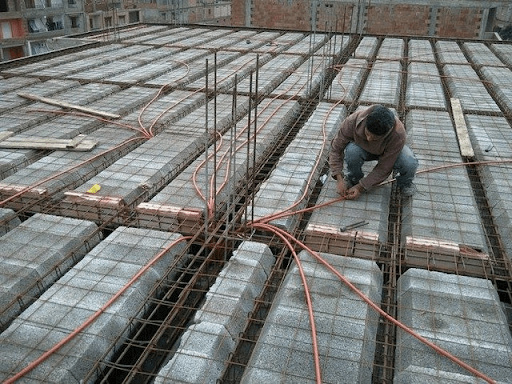

• المواسير الصلبة: تستخدم لأعمال تأسيس الكهرباء للفلل وغيرها ضمن الخرسانة المسلحة، حيث يتم مدّها قبل صب الخرسانة وربطها مع قضبان التسليح. وتكون بشكل خراطيم ملساء ويتم اغلاقها من الطرفين عند الصب لتجنب دخول الخرسانة المسلحة إلى داخلها.

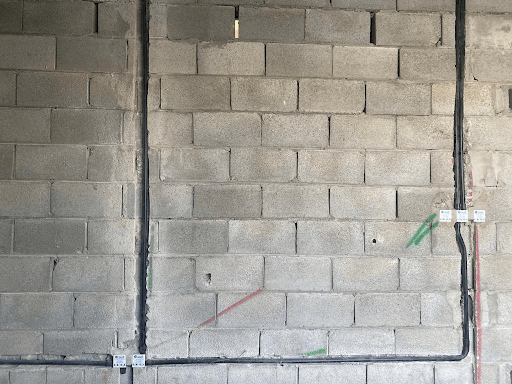

• المواسير المرنة: وتُوضع داخل الجدران بعد الحفر، ثم يتم وضع شبك معدني وتلييس حولها لتسوية الجدار وبعدها يتم تلييس الجدار كاملاً ثم تطبيق الدهان.

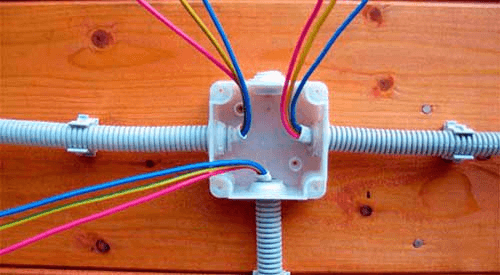

1. علب الوصلات (الماجيك): وهي المقسمات التي تمثل نقاط تقسيم شبكة الكهرباء المنزلية، تثبت ضمن الجدار ومنها تقسم الأسلاك القادمة من اللوحة الرئيسية إلى نقاط السقف ومنها إلى المفاتيح. وتُصنع علب الوصلات هذه من البلاستيك المُقوى وتكون غالباً مربعة أو مستطيلة الشكل، ومعها غطاء يمكن تثبيته ببراغي. كما يجب أن يكون مقاسها مناسب للعدد وأقطار المواسير والأسلاك الداخلة لها.

1. الأسلاك: وتُصنع الأسلاك من النحاس المعزول بالمطاط، وتتكون إما سلك واحد دائري المقطع أو عدة أسلاك متساوية الأقطار ومجدولة معاً. ويوجد عدة مقاسات للكابلات:

• قطر ١ و ٢ مل : يتم إستخدامه في توصيلات الإنارة وبرايز الجهد المنخفض، وهي مخرج الكهرباء العادي التي يتم توصيل الأجهزة مثل التلفزيون وشواحن الموبايلات وتكون 10 أمبير.
• قطر 3 و 4 مل : يتم إستخدامه في مفاتيح التكييف ذات الجهد العالي، وهو مخرج كهرباء عادي لكن يتم وصل الأجهزة ذات الجهد العالي فيه، مثل السخان والثلاجة والغسالة، ويكون 16 أو 26 أمبير.

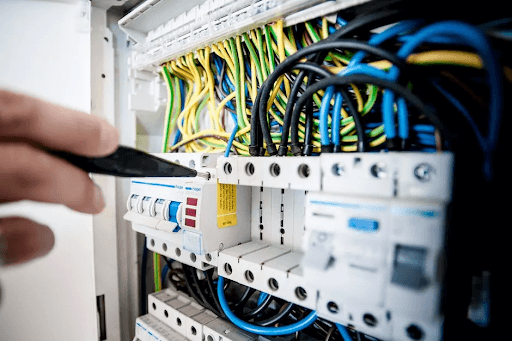

1. لوحة التوزيع الرئيسية (لوحة التحكم): وتتكون من مجموعة من مفاتيح أوتوماتيك يقوم الكهربائي بتوزيع الكهرباء عبر الأسلاك منها إلى المخارج الكهربائية (أفياش ومكابس إنارة) وذلك حسب الدراسة الكهربائية وبأخذ مواضع الأثاث في عين الاعتبار. وتكون هذه المفاتيح مزودة بحماية بحيث تفصل في حال ارتفاع التيار لحماية الأجهزة من التلف.

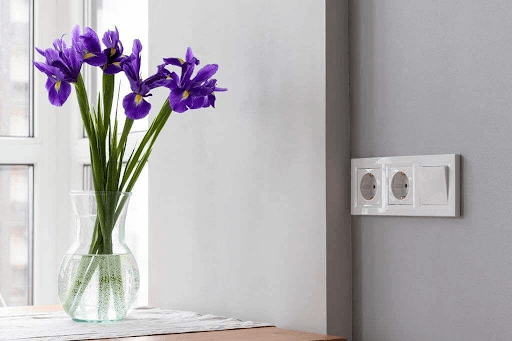

1. وبعد أن تعرّفت على مراحل تأسيس كهرباء المنزل، يتم أخيراً تركيب  علب الأفياش والمكابس في الأماكن المحددة لها في كل غرفة من غرف المنزل.

كيف يتم تأسيس كهرباء المطبخ؟

ولتأسيس كهرباء المطبخ أنت بحاجة إلى معرفة توضع أجهزة المطبخ الرئيسية من ثلاجة، فرن، مجلى، إن كانت الغسالة ستوضع في المطبخ أيضاً. كما أن معرفة توزع وارتفاع الخزائن العلوية السفلية ضروري جداً قبل البدء في عملية التأسيس.

الصورة التالية ضمن سلسل كهرباء المنازل بالصور توضح طريقة مقترحة لتوزع أدوات المطبخ والتمديدات الأفياش الكهربائية المناسبة لهذا التوزيع.

هل يختلف تأسيس كهرباء التكييف ؟

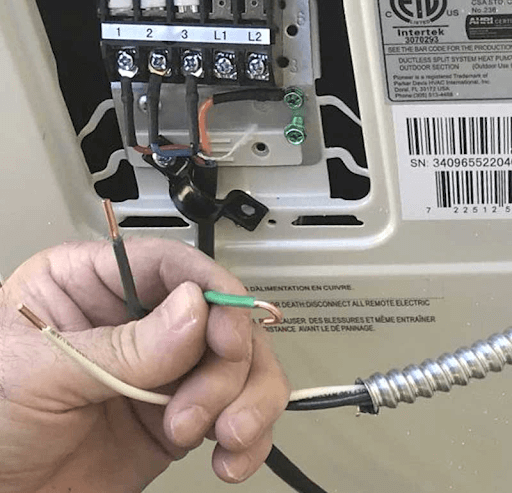

واستكمالاً لموضوعنا تأسيس كهرباء المنزل بالصور، يعتبر التكييف من الأحمال الخاصة وبتم تأسيسه بالمراحل التالية:

1. بالطبع يتم بداية تحديد أماكن أجهزة التكييف في الغرف ويتم تحديد قطر السلك حسب استطاعة أجهزة التكييف سواء كان 1 طن، 1.5 طن، أو 2 طن، وهي الاستطاعات المعتمدة غالباً في المنازل بالنسبة لمكيفات السبليت. حيث يتم تحديد الاستطاعة المطلوبة حسب حجم الغرفة واتجاهها.
2. يتم تمديد ماسورة خاصة له من اللوحة الرئيسية إلى مفتاح الاتوماتيك الخاص بالمكييف.
3. ولحساب القدرة الكهربائية في حالة 1.5 طن مثلا، يتم ضرب 1.5 * 1748 ويساوي 2620 واط، ولحساب الأمبير يتم تقسيمها على 220 فولت فيكون الناتج 11 أمبير تقريبا وبالتالي يتم تحديد قطر السلك المناسب بـ 6 ملم واستطاعة مفتاح الأتوماتيك بـ 32 أمبير ليكون مناسب لحمل التكييف عند اقلاع وهو ثلاث أضعاف الحمل العادي له.

أخطاء في تأسيس الكهرباء المنزلية

لابد من التنويه على بعض الأخطاء التي يمكن أن تحصل عند تأسيس كهرباء فيلا أو منزل:

• استخدام أسلاك تالفة أو بجودة منخفضة، واستخدام أجهزة كهربائية معيبة.
• عدم التأكد من مواقع الأسلاك قبل الحفر في الجدران.
• تمديد أسلاك كهربائية بالقرب من مصادر المياه ودون العزل اللازم لها.
• عمل تمديدات خارج العلب الكهربائية
• استخدام أسلاك قصيرة جداً
• ملء علب الكهرباء أكثر من طاقتها الاستيعابية.
• عكس الأسلاك المحايدة والساخنة عند الوصل.
• عدم التأكد من أن الأسلاك في الأرضيات بمنسوب أقل من 5 سم من منسوب التشطيب.



وبذلك نأمل أن يكون هذا المقال وافي لجميع المعلومات عن تأسيس كهرباء المنزل بالصور، جميع الأدوات التي يجب التعرف عليها للقيام بهذه العملية، ومعرفة أهم الأخطاء الشائعة التي يمكن أن تؤثر على النتيجة المرجوة.
